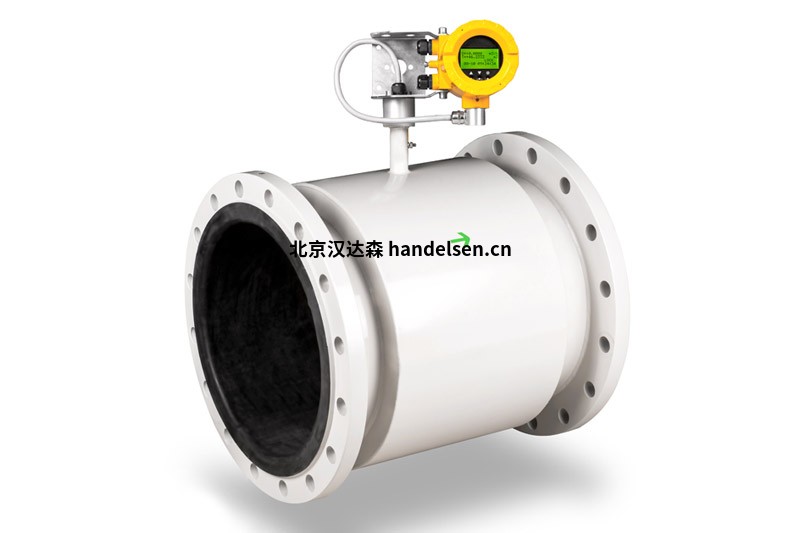

PEM-1000

公稱尺寸：DN10...1000 / ANSI 0,5...24“

最大靜壓 1,6MPa

準確度：0.5% 或 0.2%

模擬輸出：4...20mA

通訊接口：Modbus RTU / RS 485

脈沖輸出（單向或雙向）或頻率輸出

APLISENS電磁流量計

PEM-500

標稱尺寸：DN 10...300 (ANSI 0,5...12")

最大靜壓 1.6 MPa、2.5 MPa 或 4 MPa

準確度 0,5%

輸出信號 4 ÷ 20 mA，脈沖輸出或頻率輸出

通訊接口 Modbus RTU / RS485

APLISENS法蘭式噴嘴流量計

ZPK

公稱壓力PN6÷PN100

流量計口徑DN25÷DN800

流量元件（節流孔、噴嘴）材質：不銹鋼1.4301

結構元件材料：碳鋼、奧氏體鋼、不銹鋼

溫度高達 500°C

材質認證

計算依據 符合 PN-EN ISO 5167、ISO/TR 15377

Aplisens用于雙向測量最小電導率為5 S/cm的液體的電磁流量計：

•酸、堿

•油漆

•粘貼

•水、廢水等。

≥ μ

遵循法拉第磁感應定律，在磁場中運動的導體中感應出電壓。在電磁測量原理中，流動介質就是運動導體。感應的電壓與流速成正比，并通過兩個測量電極提供給放大器。通過管道橫截面積計算流量。直流磁場是通過交流極性的開關直流電流產生的。

測量原理：

測量系統

測量系統由變送器和傳感器組成。

有兩種版本可用：

•緊湊型：變送器和傳感器組成一個機械單元PEM-1000ALW

•遠程版本：傳感器與變送器PEM-1000NW分開安裝

靈活巧妙的裝配系統

從緊湊型到遠程型的輕松快速變化

適用于各種應用的創新型高功率發射機

傳感器和變送器的堅固耐用外殼

Aplisens PEM-1000控制單元規范

介質電導率5S/cm

輸入電阻1010

20 100Q10m/s時讀數精度為0.5%

特殊版本：20 100Q10m/s時讀數的0,2%（參考條件）*

低流量抑制可調，任意值

雙向實際流量（l/s，m3/h，m3/s，其他）

累加器3個計數器：總計、正、負（m3，其他）

通過RS485配置LCD顯示器/按鈕或Modbus RTU

空管道檢測循環，可配置

模擬輸出4 20mA/500

主動輸出（被動輸出–應要求）

脈沖/頻率輸出大24V/10mA DC

頻率模式下0,1…2000Hz

脈沖模式下高達500Hz

2狀態輸出OC 2，開路集電極，每個最大35V DC

電流絕緣，反極性保護

通信輸出Modbus RTU/RS 485

電絕緣

2態輸入5…35V DC/2mA

無源輸入、電流絕緣、反極性保護

電源90..260V AC/50Hz/15VA

10…36V DC/15W（反極性保護）

防護等級IP66（可根據要求提供IP67）

環境溫度-20…60°C

重量3.5kg

PEM-1000傳感器規范

公稱尺寸DN10 1000/ANSI 0.5“…40”

靜壓標準：1.6MPa（2.5MPa，4MPa，根據要求）

工藝連接法蘭DIN、ANSI

環境溫度-20 60 C

襯墊溫度范圍橡膠：-5 90 C

氯丁橡膠：0 80 C

聚四氟乙烯：-25 90℃

功率因數：-10 90℃

連接電纜標準：8m（其他要求）

電極材料316L（哈氏合金/鉭）

襯里硬橡膠DN40 1000

氯丁橡膠DN40 1000

聚四氟乙烯DN15 500

PFA DN10型

外殼和法蘭材料標準：碳鋼

防銹漆

來自變送器的勵磁線圈電源

線圈勵磁隔離等級E

防護等級標準：IP67（根據要求為IP68）

電磁測量原理

附件接地環

Aplisens PEM-1000ALW

Aplisens PEM-1000NW
